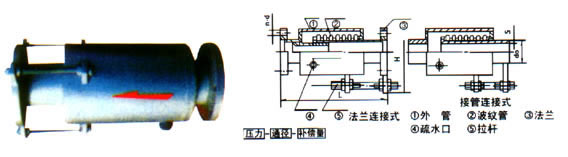

JZW型轴向型外压式波纹补偿器

通径

长度

mm

波数

压力等级 Mpa

滤纹管有效

面积 cm 2

最大外径尺

寸 mm

0.6

1.0

1.6

轴向补偿量 mm/ 刚度 N/mm

50

432

10

41/231

39/255

37/286

81

ф270

654

20

82/116

78/126

74/143

65

488

10

41/231

39/255

37/286

82

ф290

756

20

82/116

78/126

74/143

80

506

9

56/196

53/232

50/278

121

ф308

789

18

112/98

106/116

100/139

100

532

8

61/167

57/218

54/256

180

ф336

789

16

122/84

114/109

108/128

125

616

8

82/278

78/301

75/320

257

ф368

966

16

164/129

156/151

150/160

150

950

8

124/125

112/154

89/330

535

ф450

1540

16

250/56

210/87

160/113

200

950

8

130/155

100/126

70/409

779

ф505

1550

16

250/75

200/113

160/205

250

1080

8

161/111

130/162

105/378

1075

ф566

1800

16

320/51

260/94

201/119

300

1090

8

161/138

130/194

100/338

1269

ф600

1820

16

320/54

260/100

200/168

350

1090

8

165/165

132/221

99/438

1619

ф676

1820

16

320/71

250/121

200/218

400

1110

8

162/164

132/290

101/468

2008

ф710

1840

16

310/76

251/145

190/268

450

1110

8

152/131

124/339

100/532

2428

ф768

1840

16

301/81

251/170

190/245

500

1475

6

190/180

150/515

150/765

3473

ф975

2450

12

371/90

300/175

300/298

600

1540

6

195/231

150/754

140/765

4766

ф1090

2540

12

391/121

290/364

280/480

700

1540

6

200/222

155/601

150/832

6068

ф1190

2540

12

400/112

300/400

290/478

800

1540

6

201/200

164/497

150/897

7528

ф1290

2540

12

400/135

321/451

299/583

900

1605

6

220/206

230/635

220/765

9328

ф1460

2685

12

430/154

460/337

442/388

1000

1605

6

220/356

230/615

220/763

11118

ф1560

2685

12

430/268

460/303

442/418

1100

1605

6

210/273

230/654

221/754

13066

ф1660

2685

12

428/187

460/347

442/414

1200

1605

6

210/308

230/757

221/832

15170

ф1760

2685

12

420/104

460/488

443/601

1300

1605

6

220/356

230/864

221/864

17432

ф1860

2685

12

410/132

450/432

435/626

1400

1605

6

212/398

231/645

226/889

19851

ф1960

2685

12

410/198

450/466

430/665

1500

1605

6

201/321

230/978

220/984

22427

ф2060

2685

12

400/187

449/422

432/665
