LSRD型防拉脱限位增压保护橡胶伸缩接头

性能特点:

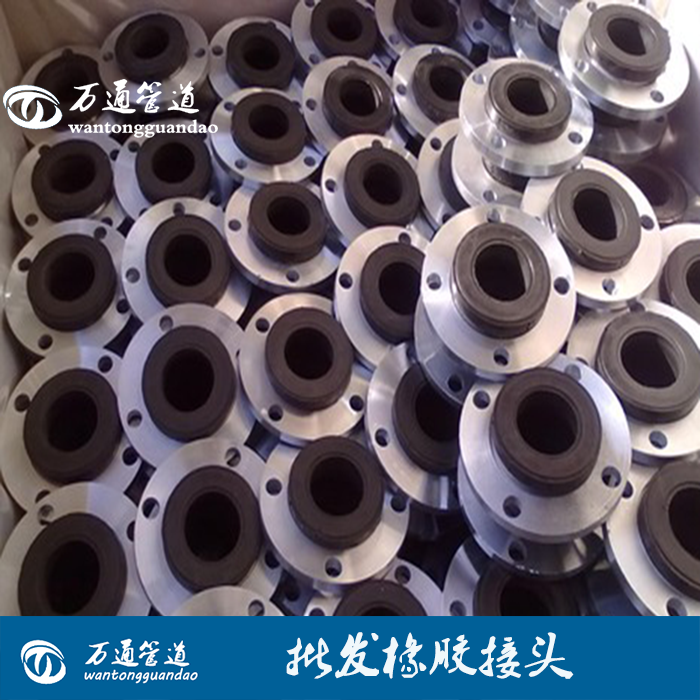

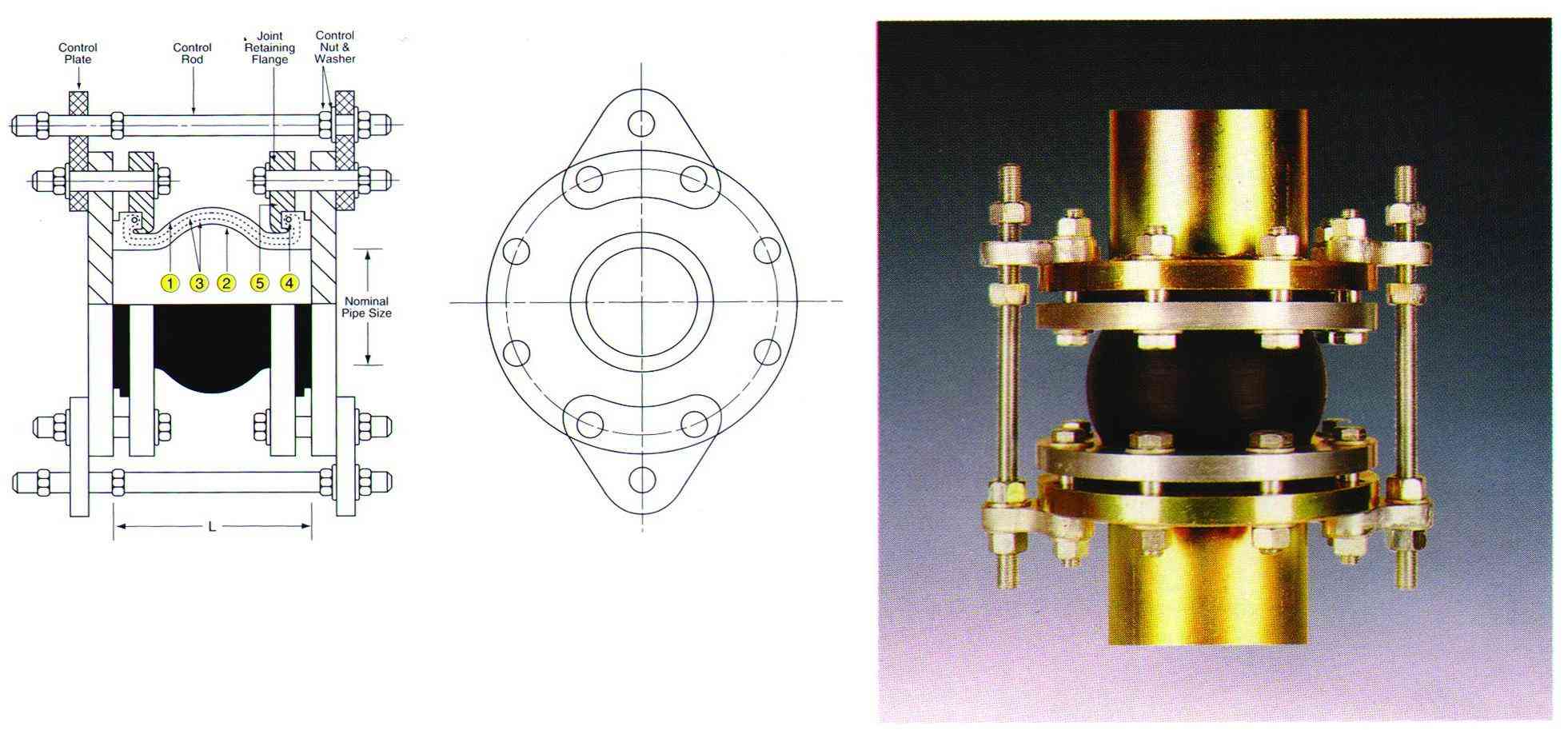

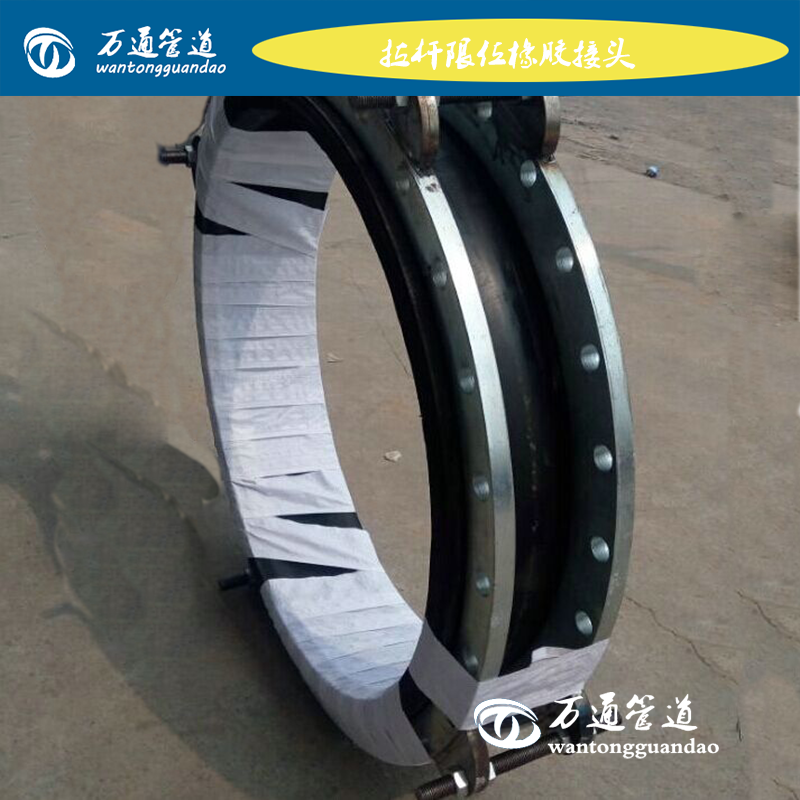

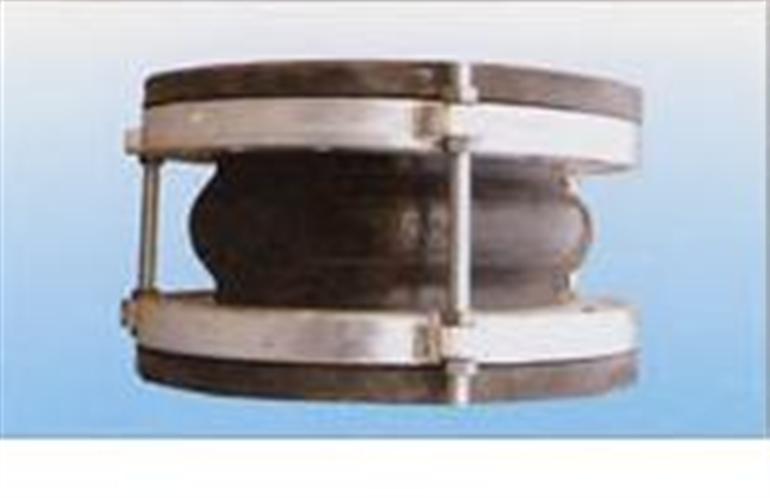

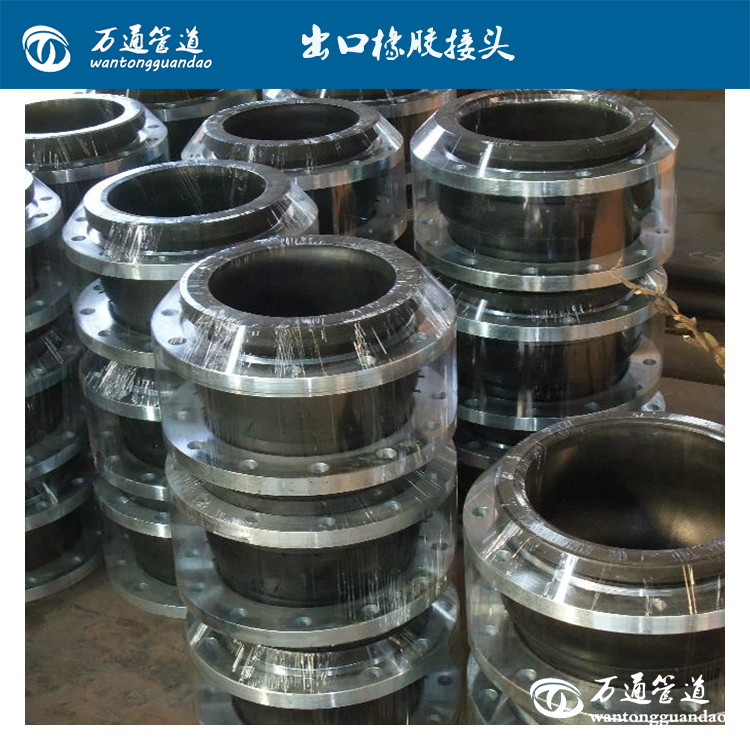

LSRD型防拉脱限位增压保护橡胶伸缩器该产品由内胶层、多层碳纤维、锦纶帘子布、外胶层复合的橡胶球体，两端可旋转360°的法兰。为了避免设备压力瞬间升高造成球体爆破，球体外配置有增压圈，法兰两端配置有限位装置，防止管道压力升高产生超极限径向位移，从而起到保护设备的作用。
巩义市万通管道设备厂，在原有的橡胶接头的基础上发明创造，满足了原有橡胶接头所存在的弊端。
LSRD型防拉脱限位增压保护橡胶伸缩器
公
称
通
径
mm
伸缩器设计安装尺寸
螺栓孔数
螺栓孔径
螺栓中心圆直径
橡胶伸缩器（减震器）
压力等级
长度
mm
伸长
mm
压缩
mm
位移
mm
?
偏转
角度
°C
6
10
16
6
10
16
6
10
16
50
105
7
10
10
15
4
4
4
13.5
17.5
17.5
110
125
125
65
115
7
13
11
15
4
4
4
13.5
17.5
17.5
130
145
145
80
135
8
15
12
15
4
4
8
17.5
17.5
17.5
150
160
160
100
150
10
19
13
15
4
8
8
17.5
17.5
17.5
170
180
180
125
165
12
19
13
15
8
8
8
17.5
17.5
17.5
200
210
210
150
180
12
20
13
15
8
8
8
17.5
22
22
225
240
240
200
210
16
25
20
15
8
8
12
17.5
22
22
280
295
295
250
230
16
25
20
15
12
12
12
17.5
22
26
335
350
355
300
245
16
25
20
15
12
12
12
22
22
26
395
400
410
350
255
16
25
20
15
12
16
16
22
22
26
445
460
470
400
260
16
25
20
15
16
16
16
22
26
30
495
515
525
450
260
16
25
20
15
16
20
20
22
26
30
550
565
585
500
260
16
25
20
15
20
20
20
22
26
33
600
620
650
600
260
16
25
20
15
20
20
20
26
30
36
705
725
770
700
260
16
25
20
15
24
24
24
26
30
36
810
840
840
800
260
16
25
20
15
24
24
24
30
33
41
920
950
950
900
260
16
25
20
15
24
28
28
30
33
41
1020
1050
1050
1000
260
16
25
20
15
28
28
28
30
34
48
1120
1160
1170
1200
260
16
25
20
15
32
32
32
33
41
54
1340
1380
1390
1400
360
20
28
25
15
36
36
36
36
42
54
1560
1590
1590
1600
360
20
28
25
15
40
40
40
36
48
58
1760
1820
1820
1800
360
20
28
25
15
44
44

41
54

1970
2020

2000
420
25
35
30
15
48
48

48
54

2180
2230

注：1、特殊要求可来函来图定制。
　　2、循环水管道使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
　　3、用户使用橡接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。

标签：

公称通径 mm	伸缩器设计安装尺寸					螺栓孔数			螺栓孔径			螺栓中心圆直径
	橡胶伸缩器（减震器）					压力等级
	长度 mm	伸长 mm	压缩 mm	位移 mm ?	偏转角度 °C	6	10	16	6	10	16	6	10	16
50	105	7	10	10	15	4	4	4	13.5	17.5	17.5	110	125	125
65	115	7	13	11	15	4	4	4	13.5	17.5	17.5	130	145	145
80	135	8	15	12	15	4	4	8	17.5	17.5	17.5	150	160	160
100	150	10	19	13	15	4	8	8	17.5	17.5	17.5	170	180	180
125	165	12	19	13	15	8	8	8	17.5	17.5	17.5	200	210	210
150	180	12	20	13	15	8	8	8	17.5	22	22	225	240	240
200	210	16	25	20	15	8	8	12	17.5	22	22	280	295	295
250	230	16	25	20	15	12	12	12	17.5	22	26	335	350	355
300	245	16	25	20	15	12	12	12	22	22	26	395	400	410
350	255	16	25	20	15	12	16	16	22	22	26	445	460	470
400	260	16	25	20	15	16	16	16	22	26	30	495	515	525
450	260	16	25	20	15	16	20	20	22	26	30	550	565	585
500	260	16	25	20	15	20	20	20	22	26	33	600	620	650
600	260	16	25	20	15	20	20	20	26	30	36	705	725	770
700	260	16	25	20	15	24	24	24	26	30	36	810	840	840
800	260	16	25	20	15	24	24	24	30	33	41	920	950	950
900	260	16	25	20	15	24	28	28	30	33	41	1020	1050	1050
1000	260	16	25	20	15	28	28	28	30	34	48	1120	1160	1170
1200	260	16	25	20	15	32	32	32	33	41	54	1340	1380	1390
1400	360	20	28	25	15	36	36	36	36	42	54	1560	1590	1590
1600	360	20	28	25	15	40	40	40	36	48	58	1760	1820	1820
1800	360	20	28	25	15	44	44		41	54		1970	2020
2000	420	25	35	30	15	48	48		48	54		2180	2230
