产品名称：橡胶接头
型 号：JGD型
.jpg)
橡胶接头广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。
型 号：JGD型
橡胶接头广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。
橡胶接头技术参数
公称通径 DN(mm) | 长度L (mm) | 轴向压缩 | 轴向拉伸 | 横向位移 | 偏向角度 |
32 | 95 | 8 | 4 | 8 | 15° |
40 | 95 | 8 | 5 | 8 | 15° |
50 | 105 | 8 | 5 | 8 | 15° |
65 | 115 | 12 | 6 | 10 | 15° |
80 | 135 | 12 | 6 | 10 | 15° |
100 | 150 | 18 | 10 | 12 | 15° |
125 | 165 | 18 | 10 | 12 | 15° |
150 | 180 | 18 | 10 | 12 | 15° |
200 | 210 | 25 | 14 | 15 | 15° |
250 | 230 | 25 | 14 | 15 | 15° |
300 | 245 | 25 | 14 | 15 | 15° |
350 | 255 | 25 | 15 | 15 | 15° |
400 | 255 | 25 | 15 | 15 | 12° |
450 | 255 | 25 | 15 | 22 | 12° |
500 | 255 | 25 | 16 | 22 | 12° |
600 | 260 | 25 | 16 | 22 | 12° |
700 | 260 | 25 | 16 | 22 | 12° |
800 | 260 | 25 | 16 | 22 | 12° |
900 | 260 | 25 | 16 | 22 | 10° |
1000 | 260 | 25 | 16 | 22 | 10° |
1200 | 260 | 26 | 18 | 24 | 10° |
1400 | 450 | 28 | 20 | 26 | 10° |
1600 | 500 | 35 | 25 | 30 | 10° |
1800 | 500 | 35 | 25 | 30 | 10° |
2000 | 550 | 35 | 25 | 30 | 10° |
橡胶接头在河南橡胶接头基地--巩义橡胶接头
橡胶接头性能特点：1、可曲挠单球橡胶接头可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。
2、根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
3、可曲挠单球橡胶接头材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4、如可曲挠单球橡胶接头架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5、如可曲挠单球橡胶接头管路压力过高时，应用极限螺栓将两端法兰连在一起。

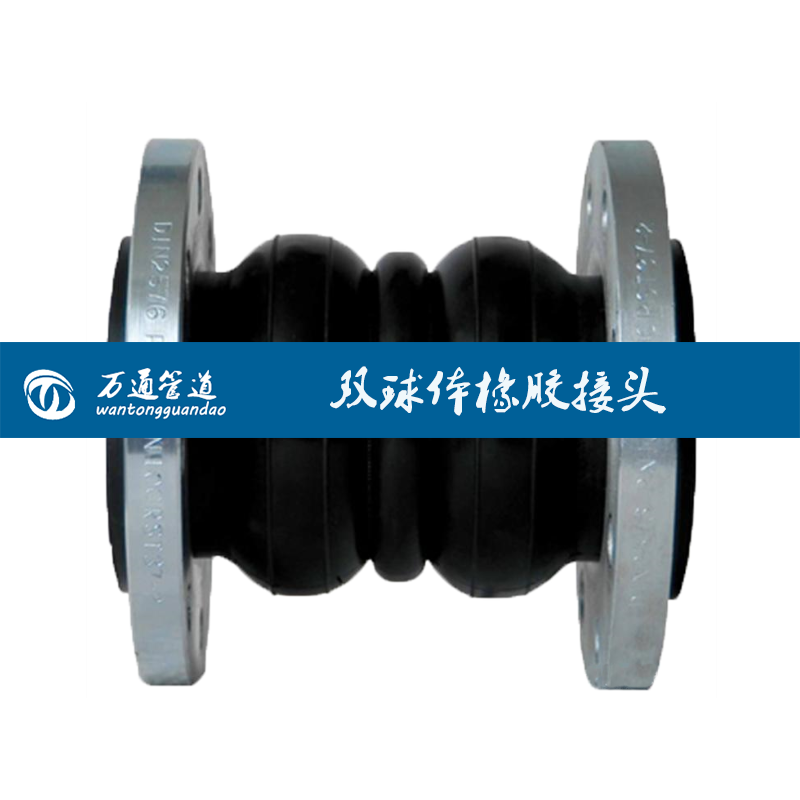

橡胶接头的相关产品：双球橡胶接头 返回首页
