JGD型双球体可曲挠橡胶软接头_橡胶接头系列

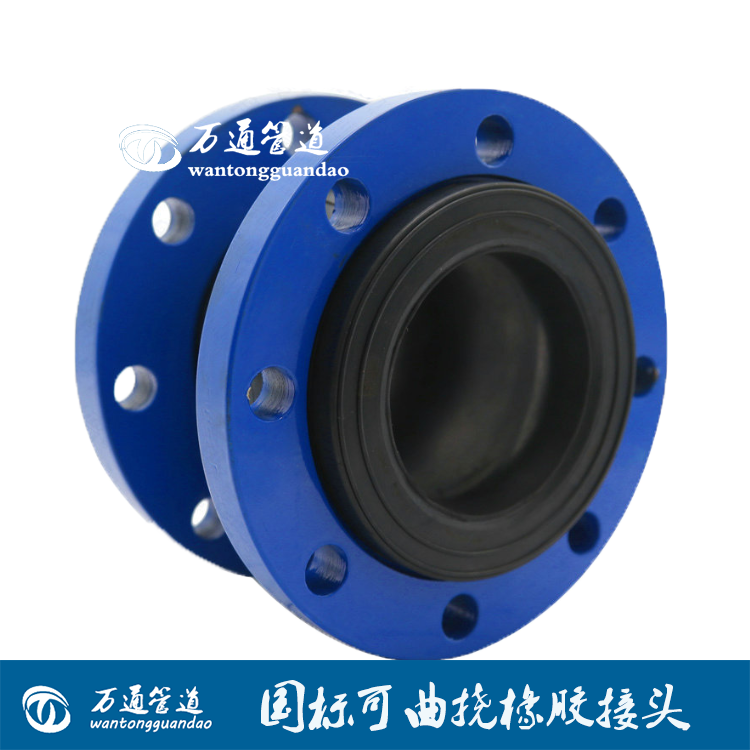

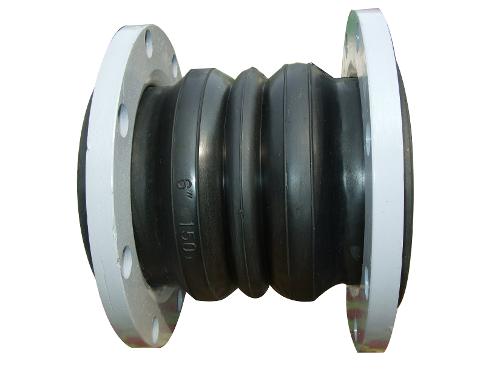

产品名称：JGD型双球体可曲挠橡胶接头
型号：JGD

橡胶接头性能与特点：
        可曲挠双球橡胶接头又称作橡胶软连接、橡胶弹性接头、管道减震器、避震喉、软接头、减振器等。是一种高弹性、高气密性，耐介质性和耐气候性的管道接头，可曲挠橡胶接头有单球橡胶接头、双球橡胶接头、异径橡胶接头。它的性能特点有：
       1、可曲挠双球橡胶接头体积小、重量轻、弹性好、安装维修方便。
       2、可曲挠双球橡胶接头安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。
       3、可曲挠双球橡胶接头工作时可降低结构传递噪音，吸振能力强。
       4、我公司自主研发的内无缝高压橡胶接头，在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀，提高了使用寿命。
可曲挠双球橡胶接头使用范围：
　　由于可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

技术条件

项目	公称通径DNmm	200～300（8-12″）		50～150（2-6″）
		JGD-A（1）	JGD-A（2）	JGD-A（3）
工作压力MPa( kgf/cm²)		1.0（10）	1.6（16）	2.5（25）
爆破压力MPa( kgf/cm²)		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		40（300）	53.3（400）	86.7（650）
适用温度℃		-15～115特殊可达-30～250
适用介质		空气、压缩空气、水、海水、热水、油、酸、碱等化学物质

双球体可曲挠橡胶接头安装数据表

公称通径 DN		长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径mm	轴向位移mm		横向位移 mm	偏转角度 (a¹ +a²)
mm	英寸	长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径mm	伸长	压缩	横向位移 mm	偏转角度 (a¹ +a²)
50	2	165	18	4	17.5	125	30	50	45	35°
80	3	175	20	8	17.5	160	35	50	45	35°
100	4	225	22	8	17.5	180	35	50	40	35°
125	5	225	24	8	17.5	210	35	50	40	35°
150	6	225	24	8	22	240	35	50	40	35°
200	8	325	24	8	22	295	35	50	40	35°
250	10	325	28	12	22	350	35	60	35	30°
300	12	325	28	12	22	400	35	60	35	30°
350	14	330	26	12	23	350	20	40	30	30°
400	16	330	26	16	25	515	20	40	30	30°
450	18	330	28	20	25	565	25	45	30	30°
500	20	350	28	20	25	620	25	45	30	30°
600	24	350	30	20	30	725	25	45	30	30°
700	28	350	30	20	30	830	25	45	30	30°
800	30	350	38	24	34	950	16	22	15	30°
900	36	350	42	28	34	950	16	25	22	30°
1000	40	350	44	28	34	1160	18	26	24	30°
1100	44	350	44	32	36	1270	18	26	24	30°
1200	48	350	44	32	41	1380	18	26	24	30°
1400	56	350	44	38	48	1590	25	35	30	30°
1500	60	350	44	40	36	1690	25	35	28	30°
1600	64	350	44	40	54	1820	25	35	30	30°
1800	72	350	50	44	54	2020	25	35	30	30°
2000	80	420	54	48	54	2230	25	35	30	30°
2200	88	420	40	48	54	2440	25	35	30	30°
2400	96	450	41	48	54	2640	25	35	30	30°
2600	104	500	42	52	54	2810	25	35	30	30°
2800	112	550	45	52	54	3020	25	35	30	30°
3000	120	600	48	52	58	3330	25	35	30	30°
3200	140	650	51	52	62	3500	25	35	30	30°

注：1.DN200以上接头，高压力.高蹭建筑使用，管道必须有固定支援或固定托架，否则产品必须有防拉脱装置。
