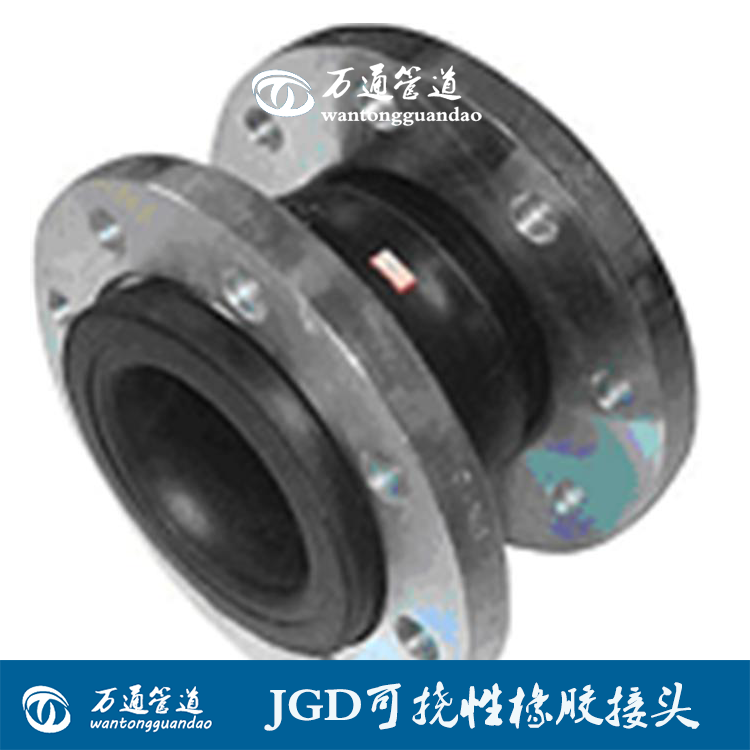

产品名称：GJQ(X)-DF-II单球体可曲挠橡胶接头
型号：GJQ(X)-DF-II

GJQ(X)-DF-II单球体可曲挠橡胶接头产品介绍：
该产品主要利用橡胶的独特性能，如高弹性、高气密性，耐介质性及耐辐射性，采用高强度，冷热稳定性强的聚酯帘布斜交与之复合侯，经高压，高温模压交联而成，内部致密度高，能承受较高压力，弹性变形效果优异，产品结构设计端面弧高，曲线长，具有较大的多项位移功能，特别使用于地质条件复杂，沉降幅度大和管道运行中冷热变化频繁易造成管道损伤的场所，利用橡胶的弹性滑动位移和变形机械力的传热散逸功能有效的消除泵，阀及管道自身的位移物理破坏。因橡胶属不良传导材料，所以它又是一种良好的降低振动和噪声传递的理想环保产品，该产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且永不生锈，基本可以免除有效运行期内的维修。
GJQ(X)-DF-II单球体可曲挠橡胶接头应用范围：
由于单球体可曲挠橡胶接头有良好的综合性能，主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的低温输送。

公称通径 mm	伸缩器设计安装尺寸					螺栓孔数			螺栓孔径			螺栓中心圆直径
	橡胶伸缩器（减震器）					压力等级
	长度 mm	伸长 mm	压缩 mm	位移 mm ?	偏转角度 °C	6	10	16	6	10	16	6	10	16
50	105	7	10	10	15	4	4	4	13.5	17.5	17.5	110	125	125
65	115	7	13	11	15	4	4	4	13.5	17.5	17.5	130	145	145
80	135	8	15	12	15	4	4	8	17.5	17.5	17.5	150	160	160
100	150	10	19	13	15	4	8	8	17.5	17.5	17.5	170	180	180
125	165	12	19	13	15	8	8	8	17.5	17.5	17.5	200	210	210
150	180	12	20	13	15	8	8	8	17.5	22	22	225	240	240
200	210	16	25	20	15	8	8	12	17.5	22	22	280	295	295
250	230	16	25	20	15	12	12	12	17.5	22	26	335	350	355
300	245	16	25	20	15	12	12	12	22	22	26	395	400	410
350	255	16	25	20	15	12	16	16	22	22	26	445	460	470
400	260	16	25	20	15	16	16	16	22	26	30	495	515	525
450	260	16	25	20	15	16	20	20	22	26	30	550	565	585
500	260	16	25	20	15	20	20	20	22	26	33	600	620	650
600	260	16	25	20	15	20	20	20	26	30	36	705	725	770
700	260	16	25	20	15	24	24	24	26	30	36	810	840	840
800	260	16	25	20	15	24	24	24	30	33	41	920	950	950
900	260	16	25	20	15	24	28	28	30	33	41	1020	1050	1050
1000	260	16	25	20	15	28	28	28	30	34	48	1120	1160	1170
1200	260	16	25	20	15	32	32	32	33	41	54	1340	1380	1390
1400	360	20	28	25	15	36	36	36	36	42	54	1560	1590	1590
1600	360	20	28	25	15	40	40	40	36	48	58	1760	1820	1820
1800	360	20	28	25	15	44	44		41	54		1970	2020
2000	420	25	35	30	15	48	48		48	54		2180	2230

注：1、特殊要求可来函来图定制。
　　2、循环水管道使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
　　3、用户使用橡接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
