ZTB-B直埋型套筒补偿器

万通ZTB-B直埋型套筒补偿器安装说明与使用

   直埋型是套筒补偿器的一种，套筒补偿器有TTB-B弹性套筒式补偿器，ZGB型可调注填式套筒补偿器，JQSX双流向套筒式补偿器，为了广大朋友更好地使用套筒补偿器，万通管道提供其产品特点与使用与注意事项。

直埋型套筒补偿器数据表

ZTB-B直埋型套筒补偿器简介：

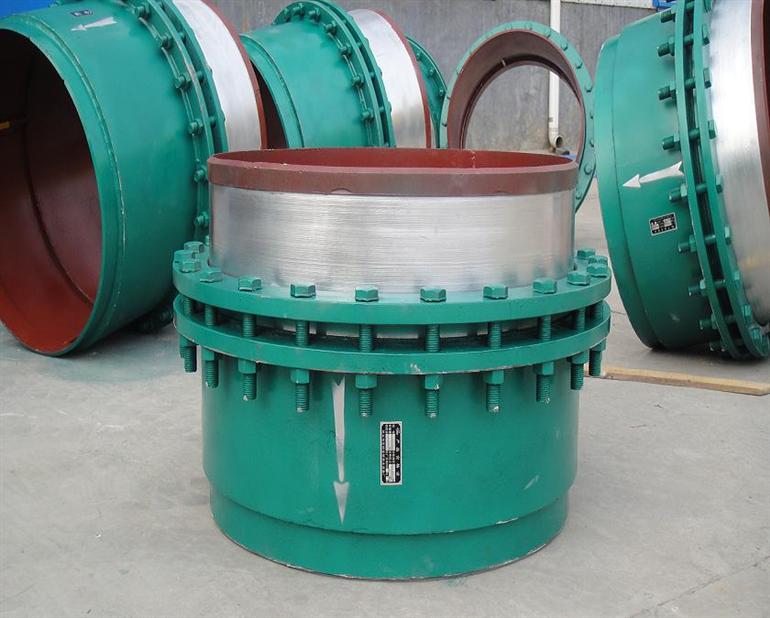

ZTB-B直埋型套筒补偿器，采用先进密封结构和密封材料，适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。具有结构合理、安全可靠、使用寿命长、不渗漏、安装维修方便、适用范围广等特点。同时，便于管路设计，便于安装施工，可减少固定支架的设置。

ZTB-B直埋型套筒补偿器产品参数：

ZTB-B直埋型套筒补偿器公称通径： DN80～DN1000 （mm）

ZTB-B直埋型套筒补偿器设计压力： 1.0～4.0（Mpa）

ZTB-B直埋型套筒补偿器设计温度： -40℃～250℃

ZTB-B直埋型套筒补偿器连接方式： 法兰/ 焊接

ZTB-B直埋型套筒补偿器的应用范围：

可广泛适用于化工、石油、热电、冶金、城市集中供热采暖等管网中，地沟和高架设的管道。

ZTB-B直埋型套筒补偿器使用环境：

环境介质腐蚀程度较高的条件采用表面热喷涂。

环境介质腐蚀程度中等、使用温度高于120℃的条件采用表面镀铬。

环境介质腐蚀程度低、使用温度低于120℃的条件采用表面镀锌。

套筒补偿器安装方法：

1， 套筒式补偿器在安装应妥善保管，防止日晒雨淋和沙尘污染。

2， 安装时应检查补偿器的型号规格与设计是否一致，产品表面应无碰伤，压坑，严重锈蚀等影响产品质量的缺陷。

3， 对一次性补偿器成品总长度与样本一致时，不必再拉伸或压缩，如在伸缩总管上的安装标线有变动时，应调准后再进行安装

4， 对双向无推力补偿器，必须简图中所注的介质流向安装，当介质为蒸汽时，以免补偿器内形成气塞。为保障补偿器两个方向的补偿量相等，设计时一定将双向补偿器布置在两个固定点中间。

5， 与补偿器两端相焊接的管段必须进行破口处理，焊后按要求进行水压试验（试压时应予旋紧填料室两端螺栓无泄露为止）。运行24小时后，必须将填料室两端螺栓再紧一次。

6， 为保证管道无侧向位移，只沿轴向伸缩，在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时，则两侧都应装导向支架，保证轴向位移对补偿器偏心度正负（+－）不超过一度。

7， 补偿器的保温防水的结构可与管道相同，但对伸缩段不可产生约束力。

8， 本补偿器均有60mm的加拉量，即可按最大安装长离Lmax安装，不需予拉或予压。特殊情况另商洽 。
