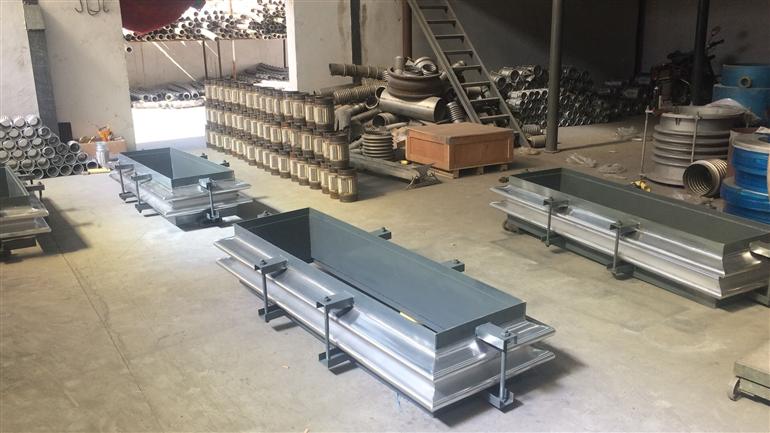

YGFB型矩（方）形双波补偿器

一、矩形双波补偿器概述

矩形双波波纹管补偿器它是以波纹管为核心的扰性元件，在管线上可作轴向、横向和角向三个方向的补偿。轴向象补偿器为了减少介质的自激现象，在产品内部设有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，也可以吸收轴向、角向和任意三个方向位移的组合；铰链补偿器（也称角向补偿器），它以两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单平面内的横向变形；万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。
波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

圆形、矩形、波形补偿器(膨胀节)是根据美国CE公司引进技术研制的，是一种在工作中能自由伸缩的弹性补偿原件，它结构紧凑，工作可靠，成本低廉，适用性强，有防振、防尘、防失调等功能，主要用于电站锅炉风烟系统中，也适用于冶金化工等其它类似的烟连接管道。设计时可根据不同要求制成主要吸收单向热位移得单件膨胀节，也可用于两个膨胀节组成用以吸收空间三向热位移，而不造成管道的破坏汇潜心，是保证管道安全可靠运行的必不可缺少的重要原件。

二、膨胀节的类型：
    1、标准半高型膨胀节波高h=108mm，波距q=59mm，壁厚t=1.5mm，弯头弯曲半径R＝300mm适用于矩形烟风道横截面积小于4.6m2，以及烟风道外形尺寸中有一边小于1.2m（但应大于0.6m）的场合。
    2、标准全高型膨胀节波高h=216mm，波距q=86.4mm，壁厚t=2.6mm，弯头弯曲半径R＝600mm适用于除上述条件外的一切矩形烟风道。
   上述两种标准波形膨胀节均以单波节和双波节形式组合成各种多波节的膨胀节产品，供用户选用。为方便用户选用，对于50～600MW机组的膨胀节产品的尺寸参数系列等技术资料正在整理中。

三、每波允许的最大补偿量Δa
    在无冷拉的情况下，推荐每波允许的最大基本膨胀量为：
    1、对于标准全高型膨胀节：Δa＝±24mm
    2、对于标准本高型膨胀节：Δa＝±11mm
温度对补偿器的修正系列f1

温度°C	-200	-150	-100	-50	20	50	100	150	200	300	350	400
F1	0.932	0.942	0.956	0.979	1	1.001	1.002	1.003	1.005	1.025	1.047	1.027

温度对补偿器的修正系列f2

温度°C	-200	-150	-100	-50	20	50	100	150	200	300	350	400
F2	1.071	1.055	1.045	1.028	1	0.992	0.971	0.956	0.937	0.901	0.88	0.86

四、应用范围：
   1、热电厂(1)汽机(2)锅炉(3)除尘；
   2、水泥厂；
   3、钢铁厂、熔炼炉、焚烧炉；
   4、热电厂及核电站；
   5、空调送风系统；
   6、玻璃及矿棉业；
   7、石油化工企业；
   8、空气及煤气清洁厂；
   9、风机厂；
10、铝厂和碳素厂。

标号	公称通径	A	B	L	B1	L1	重量(kg)	图号
标号	毫米						重量(kg)	矩形单波补偿器总图	矩形波节
DD6301	300x400	300	400	609	268	709	23	DD6301-01	DD6301-02
DD6302	300x500		500			809	25.7	DD6302-01	DD6302-02
DD6303	300x600		600			909	28.5	DD6303-01	DD6303-02
DD6304	300x700		700			1009	31.2	DD6304-01	DD6304-02
DD6305	400x500	400	500	709		809	28.5	DD6305-01	DD6305-02
DD6306	400x600		600			909	31.2	DD6306-01	DD6306-02
DD6307	400x700		700			1009	34.1	DD6307-01	DD6307-02
DD6308	400x800		800			1109	36.8	DD6308-01	DD6308-02
DD6309	500x600	500	600			909	34.1	DD6309-01	DD6309-02
DD6310	500x800		800	809		1109	39.6	DD6310-01	DD6310-02
DD6311	500x900		900	809		1209	42.4	DD6311-01	DD6311-02
DD6312	500x1000		1000	913		1413	69	DD6312-01	DD6312-02
DD6313	600x700	600	700	909		1009	39.6	DD6313-01	DD6313-02
DD6314	600x800		800	909		1009	42.4	DD6314-01	DD6314-02
DD6315	600x900		900	1013		1313	69	DD6315-01	DD6315-02
DD6316	700x500	700	500	809		1009	36.8	DD6316-01	DD6316-02
DD6317	700x700		700	1009		1009	42.4	DD6317-01	DD6317-02
DD6318	700x800		800	1113		1213	69	DD6318-01	DD6318-02
DD6319	800x800	800	800	1213		1213	73.1	DD6319-01	DD6319-02
DD6320	800x1200		1200			1613	90	DD6320-01	DD6320-02
DD6321	800x1600		1600			2013	106.8	DD6321-01	DD6321-02
DD6322	900x400	900	400	709		1209	39.6	DD6322-01	DD6322-02
DD6323	900x700		700	1113		1313	73.1	DD6323-01	DD6323-02
DD6324	900x1200		1200	709		1613	94.1	DD6324-01	DD6324-02
标号	公称通径	A	B	L	B1	L1	重量(kg)	图号
	公称通径	A	B	L	B1	L1		图号
	毫米							矩形单波补偿器总图		矩形波节
	毫米							矩形单波补偿器总图		矩形波节
DD6325	1000×600	1000	600	1013	286	1413	73.1	DD6325-01		DD6325-02
DD6325	1000×600		600	1013			73.1	DD6325-01		DD6325-02
DD6326	1000×700		700	1113			77.4	DD6326-01		DD6326-02
DD6327	1000×800		800	1213			81.5	DD6327-01		DD6327-02
DD6328	1000×1000		1000	1413			90	DD6328-01		DD6328-02
DD6329	1200×600		600	1013		1613	81.5	DD6329-01		DD6329-02
DD6330	1200×700		700	1113			85.7	DD6330-01		DD6330-02
DD6331	1200×800	1200	800	1213			90	DD6331-01		DD6331-02
DD6332	1200×1000		1000	1413			98.3	DD6332-01		DD6332-02
DD6333	1200×1200		1200	1613			106.8	DD6333-01		DD6333-02
DD6334	1400×700	1400	700	1113		1813	94.1	DD6334-01		DD6334-02
DD6335	1400×800		800	1213			98.3	DD6335-01		DD6335-02
DD6336	1400×900		900	1313			102.5	DD6336-01		DD6336-02
DD6337	1400×1000		1000	1413			106.8	DD6337-01		DD6337-02
DD6338	1400×1200		1200	1613			115	DD6338-01		DD6338-02
DD6339	1500×800	1500	800	1213		1913	102.5	DD6339-01		DD6339-02
DD6339	1500×800		800	1213			102.5	DD6339-01		DD6339-02
DD6340	1500×900		900	1313			106.8	DD6340-01		DD6340-02
DD6341	1500×1000		1000	1413			110.9	DD6341-01		DD6341-02
DD6342	1500×1200		1200	1613			119.3	DD6342-01		DD6342-02
DD6343	1600×1000	1600	1000	1413		2013	115	DD6343-01		DD6343-02
DD6343	1600×1000		1000	1413			115	DD6343-01		DD6343-02
DD6344	1600×1200		1200	1613			123.5	DD6344-01		DD6344-02
DD6345	1600×1400		1400	1813		2213	131.9	DD6345-01		DD6345-02
DD6346	1600×1600		1600	2013			140.3	DD6346-01		DD6346-02
DD6347	1800×900	1800	900	1313			119.3	DD6347-01		DD6347-02
DD6348	1800×1000		1000	1413			123.5	DD6348-01		DD6348-02
DD6349	1800×1200		1200	1613			131.9	DD6349-01		DD6349-02
DD6350	1800×1400		1400	1813			140.3	DD6350-01		DD6350-02
DD6351	1800×1800		1800	2213			157.1	DD6351-01		DD6351-02
DD6352	2000×1000	2000	1000	1413		2413	130.3	DD6352-01		DD6352-02
DD6353	2000×1300		1300	1713			143.4	DD6353-01		DD6353-02
DD6354	2000×1600		1600	2013			155.9	DD6354-01		DD6354-02
DD6355	2000×1800		1800	2213			164.4	DD6355-01		DD6355-02
DD6356	2000×2000		2000	2413			172.8	DD6356-01		DD6356-02
DD6357	2200×1200	2200	1200	1613		2613	148.7	DD6357-01		DD6357-02
DD6358	2200×1400		1400	1813			157.1	DD6358-01		DD6358-02
DD6359	2200×1600		1600	2013			165.5	DD6359-01		DD6359-02
DD6360	2200×1800		1800	2213			173.9	DD6360-01		DD6360-02
DD6361	2200×2000		2000	2413			182.4	DD6361-01		DD6361-02
标号	公称通径	A	B	L	B1	L1	重量(kg)	图号
	公称通径	A	B	L	B1	L1		图号
	毫米							矩形单波补偿器总图		矩形单波
	毫米							矩形单波补偿器总图		矩形单波
DD6362	2400×1200	2400	1200	1613	286	2813	157.1	DD6362-01		DD6362-01
DD6363	2400×1400		1400	1813			165.5	DD6363-01		DD6363-02
DD6364	2400×1600		1600	2013			173.9	DD6364-01		DD6364-02
DD6365	2400×1800		1800	2213			182.4	DD6365-01		DD6365-02
DD6366	2400×2000		2000	2413			190.8	DD6366-01		DD6366-02
DD6367	2600×1600	2600	1600	2013	328	3013	182.4	DD6367-01		DD6367-02
DD6367	2600×1600		1600	2013			182.4	DD6367-01		DD6367-02
DD6368	2600×1800		1800	2213			190.8	DD6368-01		DD6368-02
DD6369	2600×2000		2000	2513		3113	282.1	DD6369-01		DD6369-02
DD6369	2600×2000		2000	2513			282.1	DD6369-01		DD6369-02
DD6370	2600×2200	2800	2200	2713			293.3	DD6370-01		DD6370-02
DD6371	2800×1800		1800	2313		3313	282.1	DD6371-01		DD6371-02
DD6371	2800×1800		1800	2313			282.1	DD6371-01		DD6371-02
DD6372	2800×2000		2000	2513			293.3	DD6372-01		DD6372-02
DD6373	2800×2200		2200	2713			305.9	DD6373-01		DD6373-02
DD6374	2800×2400		2400	2913			317.3	DD6374-01		DD6374-02
DD6375	3000×2000	3000	2000	2513		3513	305.6	DD6375-01		DD6375-02
DD6376	3000×2400		2400	2913			328.9	DD6376-01		DD6376-02
DD6376	3000×2400		2400	2913
DD6377	3000×2600		2600	3113		3713	341.5	DD6377-01		DD6377-02
DD6378	3200×2200	3200	2200	2713			328.9	DD6378-01		DD6378-02
DD6379	3200×2600		2600	3113			352.3	DD6379-01		DD6379-02
DD6380	3200×3000		3000	3513			375.6	DD6380-01		DD6380-02
DD6381	3600×2400	3600	2400	2913		4113	364	DD6381-01		DD6381-02
DD6382	3600×2800		2800	3313			387.3	DD6382-01		DD6382-02
DD6383	3600×3200		3200	3713			410.7	DD6383-01		DD6383-02
DD6384	4000×2800	4000	2800	3313		4513	410.7	DD6384-01		DD6384-02
DD6385	4000×3000		3000	3513			422.3	DD6385-01		DD6385-02
DD6386	4000×3200		3200	3713			434	DD6386-01		DD6386-02
DD6387	4500×3000	4500	3000	3513		5013	451.5	DD6387-01		DD6387-02
DD6388	4500×3400		3400	3913			474.9	DD6388-01		DD6388-02
DD6389	4500×4000		4000	4513			510	DD6389-01		DD6389-02
DD6390	5000×3400	5000	3400	3913		5513	504.2	DD6390-01		DD6390-02
DD6391	5000×3800		3800	4313			527.5	DD6391-01		DD6391-02
DD6392	5000×4200		4200	4713			550.8	DD6392-01		DD6392-02
DD6393	5500×3600	5500	3600	4113		6013	544.6	DD6393-01		DD6393-02
DD6394	5500×4200		4200	4713			579.7	DD6394-01		DD6394-02
DD6365	5500×4800		4800	5313			614.7	DD6395-01		DD6395-02
DD6396	6000×4000	6000	4000	4513		6513	598.6	DD6396-01		DD6396-02
DD6397	6000×4600		4600	5113			623.6	DD6397-01		DD6397-02
DD6398	6000×5000		5000	5513			656	DD6398-01		DD6398-02

补偿器断面尺寸(净空)m2	每个波节补偿性能(△)mm
	预先不拉长				预先拉长
	介质温度oC
	≤100	>100~200	>200~300	>300~400	≤100	>100~200	>200~300	>300~400
<0.5	8	7	6	6	16	14	12	10
≥0.5	14	13	11	9	28	26	22	18
1、对于双波补偿器上例补偿性能的数(△)应该乘1.7
2、对于三波补偿器上例补偿性能的数(△)应该乘2.5

标号	公称通径	A	B	L	B1	L1	重量(kg)	图号
	毫米							矩形双波补偿器	矩形波节
	毫米							总图	矩形波节
DD6401	300×400	300	400	609	411	709	38.7	DD6401-01	DD6401-02
DD6402	300×500		500			809	43.1	DD6402-01	DD6402-02
DD6403	300×600		600			909	47.6	DD6403-01	DD6403-02
DD6404	300×700		700			1009	52.1	DD6404-01	DD6404-02
DD6405	400×500	400	500	709		809	47.6	DD6405-01	DD6405-02
DD6406	400×600		600			909	52.1	DD6406-01	DD6406-02
DD6407	400×700		700			1009	56.7	DD6407-01	DD6407-02
DD6408	400×800		800			1109	61.2	DD6408-01	DD6408-02
DD6409	500×600	500	600	809		909	56.7	DD6409-01	DD6409-02
DD6410	500×800		800			1109	65.6	DD6410-01	DD6410-02
DD6411	500×900		900			1209	70.3	DD6411-01	DD6411-02
DD6412	500×1000		1000	913		1413	111.9	DD6412-01	DD6412-02
DD6413	600×700	600	700	909		1009	65.6	DD6413-01	DD6413-02
DD6414	600×800	600	800	909		1109	70.3	DD6414-01	DD6414-02
DD6415	600×900	700	900	1013		1313	111.9	DD6415-01	DD6415-02
DD6416	700×500		500	809		1009	61.2	DD6416-01	DD6416-02
DD6417	700×700		700	1009		1009	70.3	DD6417-01	DD6417-02
DD6418	700×800	800	800	1113		1213	111.9	DD6418-01	DD6418-02
DD6419	800×800		800	1213		1213	118.5	DD6419-01	DD6419-02
DD6420	800×1200		1200			1613	145.2	DD6420-01	DD6420-02
DD6421	800×1600		1600			2013	171.9	DD6421-01	DD6421-02
DD6422	900×400	900	400	709		1209	65.6	DD6422-01	DD6422-02
DD6423	900×700		700	1113		1313	118.5	DD6423-01	DD6423-02
DD6424	900×1200		1200	1313		1613	151.7	DD6424-01	DD6424-02
DD6425	1000×600	1000	600	1013		1413	118.5	DD6425-01	DD6325-02
DD6426	1000×700		700	1113			125.2	DD6426-01	DD6326-02
DD6427	1000×800		800	1213			131.8	DD6427-01	DD6327-02
DD6428	1000×1000		1000	1413			145.2	DD6428-01	DD6328-02
DD6429	1200×600	, 1200	600	1013		1613	131.8	DD6429-01	DD6329-02
DD6430	1200×700		700	1113			138.4	DD6430-01	DD6330-02
DD6431	1200×800		800	1213			145.2	DD6431-01	DD6331-02
DD6432	1200×1000		1000	1413			158.5	DD6432-01	DD6332-02
DD6433	1200×1200		1200	1613			171.9	DD6433-01	DD6333-02
DD6434	1400×700	1400	700	1113		1813	151.7	DD6434-01	DD6334-02
DD6435	1400×800		800	1213			158.5	DD6435-01	DD6335-02
DD6436	1400×900		900	1313			165.1	DD6436-01	DD6336-02
DD6437	1400×1000		1000	1413			171.9	DD6437-01	DD6337-02
DD6438	1400×1200		1200	1613			185	DD6438-01	DD6338-02
DD6439	1500×800	1500	800	1213		1913	165.1	DD6439-01	DD6339-02
DD6440	1500×900		900	1313			171.9	DD6440-01	DD6340-02
DD6441	1500×1000		1000	1413			178.5	DD6441-01	DD6341-02
DD6442	1500×1200		1200	1613			191.8	DD6442-01	DD6342-02
DD6443	1600×1000	1600	1000	1413		2013	185	DD6443-01	DD6343-02
DD6444	1600×1200		1200	1613			198.4	DD6444-01	DD6344-02
DD6445	1600×1400		1400	1813			211.7	DD6445-01	DD6345-02
DD6446	1600×1600		1600	2013			225.1	DD6446-01	DD6346-02
DD6447	1800×900	1800	900	1313		2213	191.8	DD6447-01	DD6347-02
DD6448	1800×1000		1000	1413			198.4	DD6448-01	DD6348-02
DD6449	1800×1200		1200	1613			221.7	DD6449-01	DD6349-02
DD6450	1800×1400		1400	1813			225.1	DD6450-01	DD6350-02
DD6451	1800×1800		1800	2213			251.8	DD6451-01	DD6351-02
DD6452	2000×1000	2000	1000	1413		2413	205.3	DD6452-01	DD6352-02
DD6453	2000×1300		1300	1713			229.7	DD6453-01	DD6353-02
DD6454	2000×1600		1600	2013			249.6	DD6454-01	DD6354-02
DD6455	2000×1800		1800	2213			263	DD6455-01	DD6355-02
DD6456	2000×2000		2000	2413			276.3	DD6456-01	DD6356-02
DD6457	2200×1200	2200	1200	1613		2613	238.4	DD6457-01	DD6357-02
DD6458	2200×1400		1400	1813			251.8	DD6458-01	DD6358-02
DD6459	2200×1600		1600	2013			265.1	DD6459-01	DD6359-02
DD6460	2200×1800		1800	2213			278.5	DD6460-01	DD6360-02
DD6461	2200×2000		2000	2413			291.8	DD6461-01	DD6361-02
DD6462	2400×1200	2400	1200	1613		2813	251.8	DD6362-01	DD6362-02
DD6463	2400×1400		1400	1813			265.1	DD6363-01	DD6363-02
DD6464	2400×1600		1600	2013			278.5	DD6364-01	DD6364-02
DD6465	2400×1800		1800	2213	291.8		DD6365-01	DD6365-02
DD6466	2400×2000		2000	2413	305.2		DD6366-01	DD6366-02
DD6467	2600×1600	2600	1600	2013	455	3031	291.8	DD6367-01	DD6367-02
DD6468	2600×1800		1800	2213		3031	305.2	DD6368-01	DD6368-02
DD6469	2600×2000		2000	2513		3113	464.6	DD6369-01	DD6369-02
DD6470	2600×2200		2200	2713		3113	483.7	DD6370-01	DD6370-02
DD6471	2800×1800	2800	1800	2313		3313	464.6	DD6371-01	DD6371-02
DD6472	2800×2000		2000	2513			483.7	DD6372-01	DD6372-02
DD6473	2800×2200		2200	2713			502.8	DD6373-01	DD6373-02
DD6474	2800×2400		2400	2913			521.9	DD6374-01	DD6374-02
DD6475	3000×2000	3000	2000	2513		3513	205.8	DD6375-01	DD6375-02
DD6476	3000×2400		2400	2913			540.7	DD6376-01	DD6376-02
DD6477	3000×2600		2600	3113			559.8	DD6377-01	DD6377-02
DD6478	3200×2200	3200	2200	2713		3715	540.7	DD6378-01	DD6378-02
DD6479	3200×2600		2600	3113			577.9	DD6379-01	DD6379-02
DD6480	3200×3000		3000	3513			616.9	DD6380-01	DD6380-02
DD6481	3600×2400	3600	2400	2913		4113	598	DD6381-01	DD6381-02
DD6482	3600×2800		2800	3313			635.9	DD6382-01	DD6382-02
DD6483	3600×3200		3200	3713			674.1	DD6383-01	DD6383-02
DD6484	4000×2800	4000	2800	3313		4513	674.1	DD6384-01	DD6384-02
DD6485	4000×3000		3000	3513			693	DD6385-01	DD6385-02
DD6486	4000×3200		3200	3713			712.1	DD6386-01	DD6386-02
DD6487	4500×3000	4500	3000	3513		5013	740.6	DD6387-01	DD6387-02
DD6488	4500×3400		3400	3913			778.7	DD6388-01	DD6388-02
DD6489	4500×4000		4000	4513			835.8	DD6389-01	DD6389-02
DD6490	5000×3400	5000	3400	3913		5513	826.3	DD6390-01	DD6390-02
DD6491	5000×3800		3800	4313			864.3	DD6391-01	DD6391-02
DD6492	5000×4200		4200	4713			902.4	DD6392-01	DD6392-02
DD6483	5500×3600	5500	3600	4113		6013	891	DD6393-01	DD6393-02
DD6494	5500×4200		4200	4713			949.2	DD6394-01	DD6394-02
DD6495	5500×4800		4800	5313			1006.3	DD6395-01	DD6395-02
DD6496	6000×4000	6000	4000	4513		6513	978.6	DD6396-01	DD6396-02
DD6497	6000×4600		4600	5513			1035.6	DD6397-01	DD6397-02
DD6498	6000×5000		5000	5513			1073.7	DD6398-01	DD6398-02

标签：
