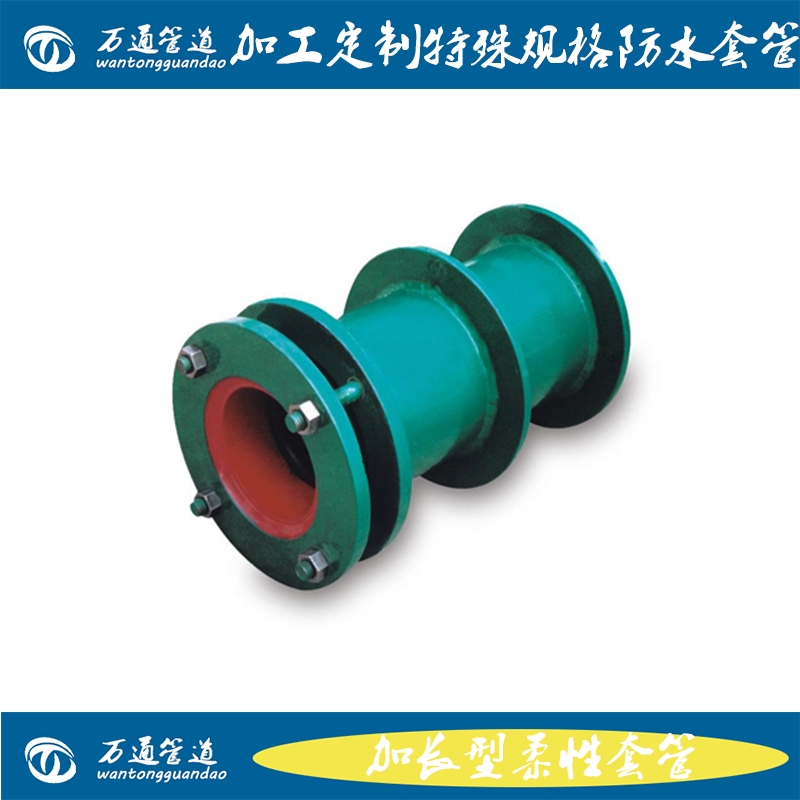

02S404/S312柔性防水套管

02S404/S312柔性防水套管

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

商品编号:091
商品型号:A型B型
人 气:402

我要询价
产品介绍

02S404柔性防水套管简介:

    柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

    一般在做水池的时候要用到套管,它是管道通向水池的通道。但是普通的套管很难密封,从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水,还不能解决套管与管道之间的密封,柔性防水套管正好可以解决两种问题。

    套管可分为:普通套管——比要用的管道粗2-4厘米,固定在墙或板内,管道从中通过。柔性套管——就是在套管与管道之间用柔性材封堵起到密封效果。钢性套管——就是套管与管道间用钢性材料封堵达到密封效果。防水套管——就是套管所使用的环境是防止液体漏出或漏入的地方(比如水池、化粪池、地下室等),就是在套管外壁增加不少于1圈的防水翼,这样套管浇筑在墙体内时就成为一个整体,不会因胀缩因数而出现裂纹而渗漏。

02S404柔性防水套管的分类:

    根据与标准图集可以分为:国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产,对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下,选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求,严格来说,这些是不合格的产品,当然,一定程度内的放宽标准不至于影响使用,但过分的放宽标准则回影响到使用性能。

根据图集可以分为:S312型柔性防水套管和02S404型柔性防水套管。二者在外形尺寸、结构形式上都有不同。

02S404柔性防水套管的规格:

DN50mm—DN3200mm

02S404柔性防水套管说明:

1.柔性填料材料:沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏:聚硫密封膏,聚胺脂密对膏。

3.套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。

4.穿管处混凝土墙厚应小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。

5.套管的重量以L=300计算如墙厚大于300时,应另行计算。

02S404刚性防水套管和柔性防水套管的区别:

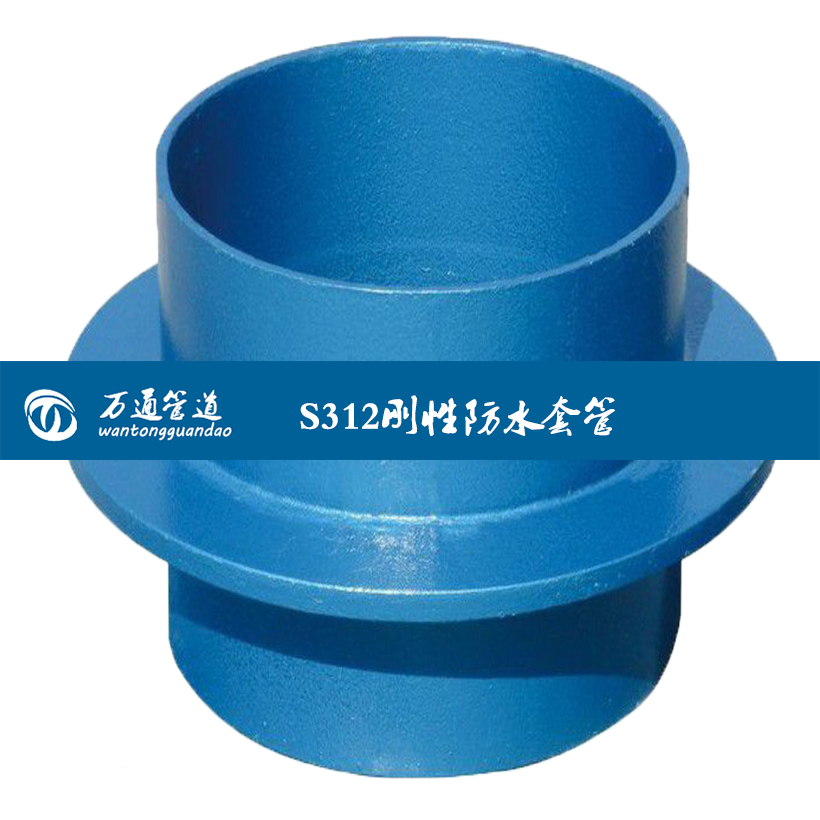

刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水;

柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。

主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。

自地下入户的管道 穿建筑物外墙时需加装刚性防水套管.

穿墙(池、板等)的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性;不允许有变形量的--刚性。



02S404型柔性防水套管技术参数



序号

名称

数量

材料

备注

1

法兰套管

1

Q235-A

焊接件

2

密封圈I

2

橡胶


密封圈II

1

橡胶


3

法兰压盖

1

Q235-A

焊接件

4

螺柱

N

4.8

GB897-884

5

螺母

N

4

GB/T41-200


02S404型柔性防水套管尺寸重量表

DN

D1

D2

D3

D4

D5

ι

ι0

ι1

ι2

δ1

δ2

δ3

n-M

A型重量(kg

B型重量(kg

Ⅰ型

Ⅱ型

Ⅰ型

Ⅱ型

Ⅰ型

Ⅱ型

50

60

95

65

145

200

65

28

/

72

30

3.5

4

8

4-M12

14.40

/

14.60

/

65

76

114

80

165

220

65

28

25

72

30

3.75

4

8

4-M12

16.89

17.07

17.18

17.35

80

89

127

95

180

235

65

28

25

76

38

4

4

10

4-M16

21.12

21.31

21.42

21.61

100

108

146

114

200

255

65

28

25

76

38

4

4.5

10

6-M16

24.37

24.58

24.71

24.92

125

133

180

140

235

290

65

28

25

76

38

4

6

10

6-M16

31.92

32.31

32.43

32.82

150

159

203

165

260

315

65

28

25

76

38

4.5

6

10

6-M16

35.77

36.17

36.31

36.72

200

219

265

226

320

375

65

28

25

76

38

6

6

10

8-M16

44.69

45.29

45.29

45.87

250

273

325

280

380

435

65

28

25

76

38

8

8

10

8-M20

59.41

60.22

60.43

61.33

300

325

377

333

435

495

72

32

30

90

46

8

10

10

8-M20

89.37

90.02

90.35

91.14

350

377

426

385

485

545

72

32

30

90

46

10

10

10

8-M20

99.74

100.3

100.7

101.5

400

426

480

435

540

600

72

32

30

90

46

10

10

10

12-M20

114.0

114.8

115.3

116.4

450

480

530

488

590

650

72

32

30

90

46

10

10

10

12-M20

124.1

124.7

/

/

500

530

585

538

645

705

72

32

30

90

46

10

10

10

16-M20

139.3

140.5

/

/

600

630

690

640

755

820

75

40

30

104

54

10

10

12

16-M24

197.2

198.2

/

/

700

720

780

730

845

910

75

40

30

104

54

10

10

12

20-M24

222.6

223.7

/

/

800

820

880

830

950

1020

80

40

40

117

60

10

10

12

20-M27

280.0

282.3

/

/

900

920

980

930

1050

1120

80

40

40

117

60

10

10

12

20-M27

309.6

312.2

/

/

1000

1020

1080

1030

1150

1220

80

40

40

117

60

10

10

12

24-M27

341.1

344.0

/

/
