02S404刚性防水套管

02S404刚性防水套管

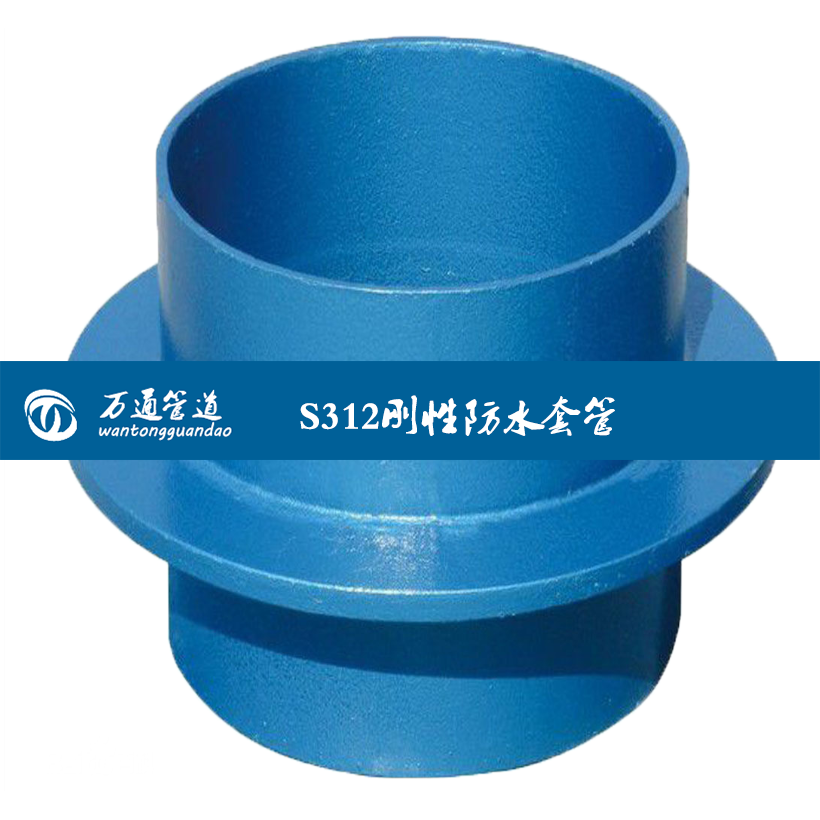

 02S404刚性防水套管,又叫穿墙套管,穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,

商品编号:066
商品型号:B型
人 气:384

我要询价
产品介绍

 02S404刚性防水套管,又叫穿墙套管,穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。

    柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

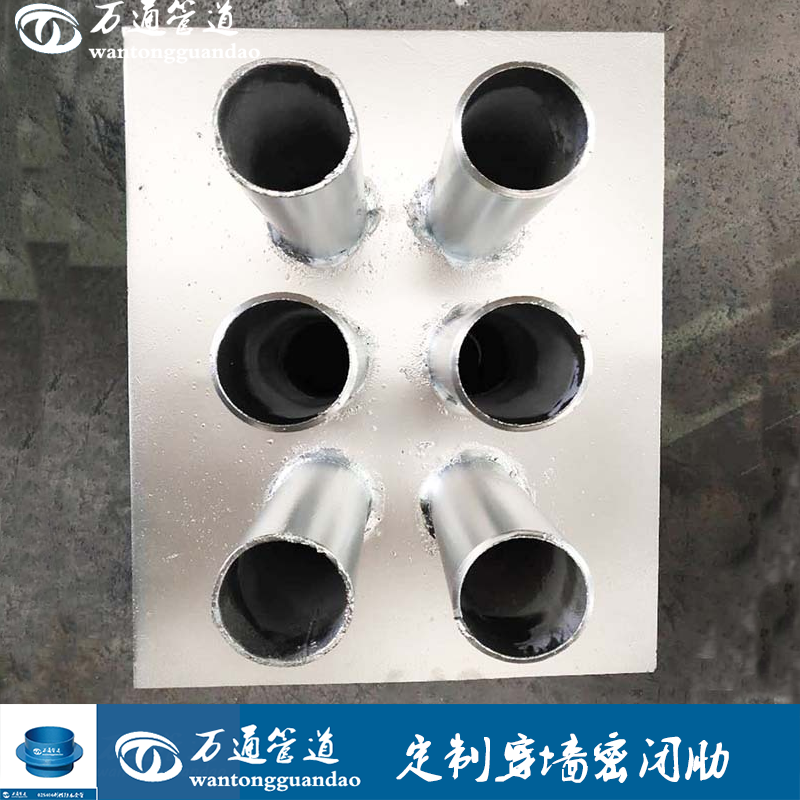

     刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水,而柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。

    不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件,常用于建筑、化工、钢铁、自来水、污水处理等单位。

    刚性防水套管和柔性防水套管最直观的不同,外观上看就是不同的,柔性防水套管内部有橡胶止水环,如用在水池壁时防止漏水。它们安装长度是不一样的,柔性套管的标准长度是300mm而刚性套管的标准长度是200mm,但是它们有个共同点就是可以施工的需要任意加长或减短。

02S404刚性防水套管的简介:

02S404刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,对于地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

02S404刚性防水套管的安装与使用:

应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。特殊需要时,必须经由结构工程师选用。

当穿墙管的材质和外径等超出图集范围,应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。

02S404刚性防水套管的选型和加工:防水套管在选型或加工时应满足管路设计工况及安装的要求,必要时,防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。

02S404刚性防水套管说明:

1、刚性防水套管,适用于铸铁管,也适用于非金属管,但应根据采用管材的管壁厚度修正有关尺寸。

2、翼环及钢套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

3、套管尺寸表内所列之材料重量为钢套管(套管长度 L 值按 200mm计算)及翼环之重量。钢套管及翼环用 A3 材料制作,T42 焊条焊接。

4、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围, Ⅱ型套管应比翼环直径( D4 )大 200mm,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

5、防水套管处的混凝土墙厚,应不小于 200mm,否则应使墙壁一边或两边加厚,加厚部分的直径,最小应比翼环直径( D4 )大 200mm。

6、刚性防水套管多用油麻、石棉水泥填充,填充后紧密捣实。



02S404刚性防水套管尺寸表、重量表

表中DN为防水套管公称通径,D1为该套管设计穿管外径,

D3为防水套管管子外径,D4为翼环外径



DN

D1

D2

D3

D4

δ

b

k

重量(kg)

DN

D1

D2

D3

D4

δ

b

k

重量(kg)

50

60

80

114

225

3.5

10

4

4.49

500

530

550

590

730

10

16

10

44.54

65

75.5

95

121

230

3.75

10

4

4.66

600

630

660

690

830

10

16

10

54.50

80

89

110

140

250

4

10

4

5.33

700

720

750

790

920

10

16

10

61.43

100

108

130

159

270

4.5

10

5

6.36

800

820

850

880

1020

10

16

10

69.12

125

133

155

180

290

6

10

6

8.33

900

920

950

980

1120

10

16

10

76.81

150

159

180

219

330

6

10

6

10.06

1000

1020

1050

1080

1230

10

16

10

84.50

200

219

240

273

385

8

12

8

15.09

1200

1220

1250

1290

1430

12

20

12

122.5

250

273

295

325

435

8

12

8

18.68

1400

1420

1450

1490

1630

12

20

12

141.3

300

325

345

377

500

10

14

10

27.40

1600

1620

1650

1690

1830

14

20

14

176.4

350

377

400

426

550

10

14

10

30.95

1800

1820

1850

1900

2040

16

20

16

216.6

400

426

445

480

600

10

14

10

34.35

2000

2020

2050

2100

2240

16

20

16

239.3

450

480

500

530

650

10

14

10

37.85
