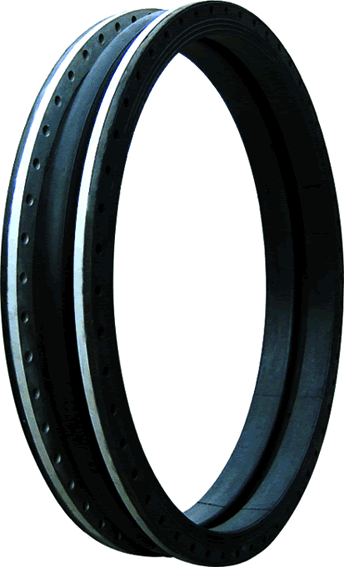

产品名称：KFXT型可曲挠翻边橡胶接头
型号：KFXT型

我专业设计生产的橡胶接头系列产品包括：KFXT型可曲挠翻边橡胶接头，JGD型可曲挠合成橡胶接头，JGD-A型可曲挠双球体橡胶接头，KXT型可曲挠双球橡胶接头，KXT-A型可曲挠双球体丝连橡胶接头，JDX型异径橡胶接头（大小头，JDX型型弹力管道减震器（变径接头），JG-BW.N型风机盘管橡胶接头，JGD-D型橡胶隔振垫，JGD-D1型橡胶剪切隔振器，WTX型可曲挠合成橡胶弯头，GJQ(X)-SQ-II型三球体可曲挠橡胶接头，GJQ(X)-4Q-II型四球体可曲挠橡胶接头，可曲挠橡胶接头埋地防护装置，GJQ（X）-CF水泵进口专用橡胶接头，GJQ（X）-KG卡箍式可曲挠橡胶接头，KFXT型可曲挠翻边橡胶接头，90°橡胶弯头，DT,WS系列吊式阻尼弹簧隔振器，HTXDJ型弹性吊架，耐酸碱橡胶软接头，橡胶软接头等。

翻边橡胶接头详细介绍：
        1、体积小、重量轻、弹性好、安装维修方便。
        2、安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。
        3、工作时可降低结构传递噪音，吸振能力强。
        4、我公司自主研发的内无缝高压橡胶接头，在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀，提高了使用寿命。
        5、由于可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
翻边橡胶接头安装方法：
        1.橡胶接头在安装时，严禁超位移极限安装。
        2.安装螺栓要对称，逐步加压扭紧，以防局部泄漏。
        3. 1.6MPa以上的工作压力，安装螺栓要有弹性压垫，以防工作时螺栓松动。
        4.垂直安装时接头管道两端应有垂向受力支承，可采取防拉脱装置，以防止工作受压拉脱。
        5.橡胶接头安装部位应远离热源.臭氧区域.严禁强辐射光线暴晒和使用不符合本产品要求的介质.
        6.橡胶接头在运输装卸时严禁锐利器具划破表面、密封面。

公称通径 mm	伸缩器设计安装尺寸					螺栓孔数			螺栓孔径			螺栓中心圆直径
	橡胶伸缩器（减震器）					压力等级
	长度 mm	伸长 mm	压缩 mm	位移 mm ?	偏转角度 °C	6	10	16	6	10	16	6	10	16
50	105	7	10	10	15	4	4	4	13.5	17.5	17.5	110	125	125
65	115	7	13	11	15	4	4	4	13.5	17.5	17.5	130	145	145
80	1335	8	15	12	15	4	4	8	17.5	17.5	17.5	150	160	160
100	150	10	19	13	15	4	8	8	17.5	17.5	17.5	170	180	180
125	165	12	19	13	15	8	8	8	17.5	17.5	17.5	200	210	210
150	180	12	20	13	15	8	8	8	17.5	22	22	225	240	240
200	210	16	25	20	15	8	8	12	17.5	22	22	280	295	295
250	230	16	25	20	15	12	12	12	17.5	22	26	335	350	355
300	245	16	25	20	15	12	12	12	22	22	26	395	400	410
350	255	16	25	20	15	12	16	16	22	22	26	445	460	470
400	260	16	25	20	15	16	16	16	22	26	30	495	515	525
450	260	16	25	20	15	16	20	20	22	26	30	550	565	585
500	260	16	25	20	15	20	20	20	22	26	33	600	620	650
600	260	16	25	20	15	20	20	20	26	30	36	705	725	770
700	260	16	25	20	15	24	24	24	26	30	36	810	840	840
800	260	16	25	20	15	24	24	24	30	33	41	920	950	950
900	260	16	25	20	15	24	28	28	30	33	41	1020	1050	1050
1000	260	16	25	20	15	28	28	28	30	34	48	1120	1160	1170
1200	260	16	25	20	15	32	32	32	33	41	54	1340	1380	1390
1400	360	20	28	25	15	36	36	36	36	42	54	1560	1590	1590
1600	360	20	28	25	15	40	40	40	36	48	58	1760	1820	1820
1800	360	20	28	25	15	44	44		41	54		1970	2020
2000	420	25	35	30	15	48	48		48	54		2180	2230
